A termékfejlesztés korai fázisában hozott döntések a teljes projekt sikerét meghatározhatják. Az elektronikai prototípus gyártása nem egyszerűen arról szól, hogy „legyártunk pár darabot”, hanem arról, hogy valós körülmények között ellenőrizni tudjuk a tervezési koncepciót, a gyártási megoldásokat és az üzemeltetési feltételeket. Egy jól előkészített prototípus csökkenti a sorozatgyártás kockázatait, felgyorsítja a piacra lépést és jelentősen lefaragja az esetleges áttervezés költségeit. Ebben a cikkben lépésről lépésre átvesszük, hogyan készítheted elő a prototípusgyártást, mik a legfontosabb döntési szempontok, valamint hogyan dolgozhatsz hatékonyan a bérgyártó partnereddel.
Miért olyan fontos a prototípusgyártás?
A prototípus az a köztes lépcső, amely a terméktervet átkíséri a valóságba. A legfőbb célok:
- Funkció‑igazolás: A prototípus révén ellenőrizhetjük, hogy az elektronikai funkciók, a szoftver és a mechanikai elemek együttműködnek‑e a valós környezetben.
- Hibatűrő tervezés: A korai tesztelés lehetővé teszi a hibák feltárását. Egy apró nyák‑tervezési hiba a prototípus során még könnyen javítható, míg a sorozatgyártásban a költsége többszörös lenne.
- Felhasználói visszajelzés: A prototípusokat leendő felhasználóknak vagy tesztpartnereknek adhatjuk, így valós visszajelzést kapunk a termék működéséről és használhatóságáról.
- Befektetői bizalom: A működő prototípus sokkal meggyőzőbb, mint egy koncepcióterv. A fejlesztés finanszírozásának megszerzésében kulcsszerepet játszhat.
A sikeres prototípusgyártás alapjai
Mielőtt nekiállnál a prototípus legyártásának, érdemes stratégiai tervet készíteni. A következő területekre kell kiemelt figyelmet fordítani:
1. Tervezés és Design for Manufacturing (DfM)
A legjobb prototípusok már a tervezés során figyelembe veszik a gyárthatósági szempontokat (Design for Manufacturing). Ez azt jelenti, hogy az áramköri lap és a szerelési megoldások úgy készülnek, hogy a gyártás gazdaságos és hibamentes legyen. Lényeges szempontok:
- Pad‑méretek és alkatrész elrendezés: A padek legyenek kompatibilisek az automatizált felületszerelési (SMT) és furatszerelt (THT) beültetéshez is. Biztosíts elegendő távolságot a nagyobb csatlakozók és mechanikai rögzítőelemek számára.
- Rétegszám és nyomvonalak: Törekedj a minimális rétegszámra, de biztosíts elegendő vastag nyomvonalat a nagy áramot igénylő részeknél. Ha nagyteljesítményű modulok szerepelnek az áramkörben, a rézfelületek hűtésére is gondolj.
- Ellenőrzési pontok: A prototípusba építs tesztpontokat, hogy a gyártó könnyen ellenőrizhesse az egyes funkciókat (in‑circuit test, funkcionális teszt). Az AOI (automata optikai ellenőrzés) vagy JTAG teszteléshez szükséges hozzáférési pontokat is biztosítsd【13†L57-L65】.
2. Bill of Materials (BOM) és alkatrészbeszerzés
A BOM (darabjegyzék) a prototípus lelke. A jó gyakorlat az, hogy minden egyes alkatrészhez részletes adatot adsz meg: gyártói cikkszámot, alternatívát, tokozást, tűrésértéket és a beszerzési forrást. Így a bérgyártó könnyen ellenőrizheti a helyettesíthetőséget és a beszerzési időt.
Kulcstippek:
- Válassz ipari szabványokat: Törekedj olyan alkatrészekre, amelyeket több gyártó is forgalmaz (multiszállítói alkatrészek), és kerüld az EOL (End‑of‑Life) státuszú tételeket.
- Alternatívák: Kritikus alkatrészekhez mindig jelölj meg alternatív típusokat. Egyes komponensek hosszú szállítási idejűek vagy hiánycikkek lehetnek.
- Ár és rendelési mennyiség: Ellenőrizd az MOQ (Minimum Order Quantity) feltételeket. Kis sorozatú prototípusok esetén érdemes olyan alkatrészeket választani, amelyekből kapható kis mennyiség.
- Negyedéves vagy éves árváltozások: A félvezetőpiac gyorsan változik. Ha a fejlesztés több hónapon át tart, vizsgáld meg, hogy a BOM érintett tételei mennyire stabilak árazás és elérhetőség szempontjából.
3. Gyártási technológia választása: SMD vagy THT?
A korábbi cikkünkben részletesen írtunk az SMT és THT beültetés közti különbségekről, most a prototípus szempontjából kiemeljük a lényeges szempontokat:
- SMT (Surface‑Mounted Technology): Gyors, precíz és nagy alkatrészsűrűséget tesz lehetővé. Ideális a miniatürizált eszközökhöz vagy komplex logikai rendszerekhez. Kisebb prototípusszériánál is hatékony lehet, különösen, ha a bérgyártó nyitott a rövid beállítási időre.
- THT (Through‑Hole Technology): Nagyobb mechanikai igénybevétel esetén (pl. autóipari, ipari csatlakozók) vagy hőterhelésnél javasolt. Prototípusoknál jellemző, hogy a THT alkatrészeket kézzel forrasztják. A kézi forrasztás kis szériánál is jó választás, mert olcsóbb és gyorsabb, mint a teljes automatizálás.
A legtöbb prototípus vegyes technológiájú: az SMD áramkörök automatizált beültetéssel készülnek, majd a nagyobb vagy speciális alkatrészeket kézi THT‑beültetés követi. Fontos tehát olyan bérgyártót választani, aki mindkét technológiában jártas és megfelelő minőségbiztosítást alkalmaz.
4. Dokumentációs követelmények
A gyártó nem tud gondolatot olvasni – a pontatlan, hiányos dokumentáció a prototípus hibáinak melegágya. A következő elemek nélkül ne add le a prototípust:
- Gerber állományok: A NYÁK‑rétegek (réz, forrasztási maszk, számozás), valamint a fúrásterv és marási kontúr fájlok.
- Pick & place fájl: Olyan CSV vagy más formátum, amely tartalmazza az alkatrészek pozícióit, rotációját, tokozását. Ha kézi beültetésre is szükség van, jelöld a kézi beültetendő alkatrészeket.
- BOM lista: Beszerzési információkkal, alkatrész‑azonosítókkal, tűrésekkel és alternatívákkal.
- Tesztelési és programozási utasítások: Ha mikrovezérlő található a prototípusban, add meg a programozás módját (JTAG, ISP stb.), a hex vagy bináris fájlt, valamint a szükséges beégetési beállításokat. Mellékeld a funkcionális tesztek leírását is.
A bérgyártók gyakran saját sablont kérnek a dokumentációhoz. Érdemes velük egyeztetni, hogy milyen formátumot, fájlelnevezési konvenciót és szoftververziót használnak. Az átlátható, jól strukturált dokumentáció nemcsak megkönnyíti a gyártást, de a minőségbiztosítás során is csökkenti a hibák kockázatát.
5. Kommunikáció a bérgyártóval
A prototípus sikeres legyártása nagyrészt azon múlik, hogy milyen hatékonyan tudsz együttműködni a bérgyártó partnerrel. Az alábbi kommunikációs irányelvek segítenek a zökkenőmentes együttműködésben:
- Vondd be őket korán: Már a tervezési fázisban érdemes megmutatni az első koncepciókat. Egy tapasztalt gyártó gyorsan jelzi, ha tervezési változtatás szükséges (például a panelizálás vagy alkatrész‑típusok terén), így később nem kell komplett nyákot újratervezni.
- Legyél elérhető: A gyártás során bármikor felmerülhetnek kérdések. Ha nem válaszolsz időben, csúszhat a gyártási ütemterv.
- Kérj visszajelzést: A gyártó tapasztalt a folyamatokban; érdemes kikérni a véleményét a gyártás optimalizálásáról. A minőségbiztosítási tapasztalatuk sokat segíthet az esetleges problémák megelőzésében.
- Próbanyák vagy első cikk (First Article): Kérj első darab ellenőrzést a sorozat előtt. Ilyenkor a gyártó legyárt egy darab prototípust, amit közösen ellenőriztek, majd a végleges jóváhagyás után indul a teljes sorozat.
6. Minőségbiztosítás és tesztelés
Egy elektronikai prototípus megbízhatósága nagyban függ a minőségbiztosítási folyamatoktól. A Gémosz és más professzionális bérgyártók jellemzően a következő vizsgálatokat végzik el:
- Automata optikai ellenőrzés (AOI): Kis és nagy szériákban is ellenőrzi a forrasztási kötések minőségét, az alkatrészek polaritását, hiányzó vagy hibás alkatrészeket.
- Röntgenes vizsgálat (AXI): Rejtett forrasztási pontok (BGA) ellenőrzése.
- In-circuit test (ICT): Elektromos paraméterek, rövidzárak, megszakadások vizsgálata.
- Funkcionális teszt: A kész prototípus működését ellenőrzik a valós használatnak megfelelően (pl. kommunikációs tesztek, érzékelő‑mérések stb.).
- Programozás és beégetés: Mikrovezérlők, FPGA‑k programozása; logikai sorozatszám feltöltés.
A tesztelési stratégiát érdemes a fejlesztés elején megtervezni. Így biztosítható, hogy a prototípus tartalmazza a szükséges tesztpontokat és interfészeket, megkönnyítve a beégetést és funkcionális ellenőrzést.
7. Iteráció és fejlesztési ciklus
A prototípus gyártás valójában ismétlődő folyamat. Ritka, hogy az első verzió tökéletes. A cégek gyakran több iteráción mennek keresztül:
- Első prototípus (Proof of Concept): Cél a technikai megvalósíthatóság igazolása, funkcionális egységek tesztje.
- Második prototípus (Pilot vagy Nullszéria): A termék véglegesítésének fázisa, DfM optimalizálással, átfogó tesztsorokkal.
- Pre‑series (előszéria): Pár száz darab, amit a felhasználókhoz juttatnak, és a gyártási folyamat stabilizálását szolgálja.
- Sorozatgyártásra kész verzió: A végleges termék, amelynél már minden paraméter validált, és a logisztika is előkészített.
Fontos, hogy tervezz időt az iterációkra. A minőségi termékhez vezető út nem lineáris, és a prototípusokból szerzett tapasztalatok értéke felbecsülhetetlen.
Hogyan válassz bérgyártót a prototípushoz?
Sok vállalat a fejlesztés első szakaszában házon belül próbálja meg legyártani a prototípust. A saját laborban végzett összeállítás azonban legtöbbször időigényes, magas hibakockázattal jár, és nem reprezentálja a jövőbeni sorozatgyártás feltételeit. Egy tapasztalt bérgyártó bevonása a prototípus fázisban számos előnnyel jár:

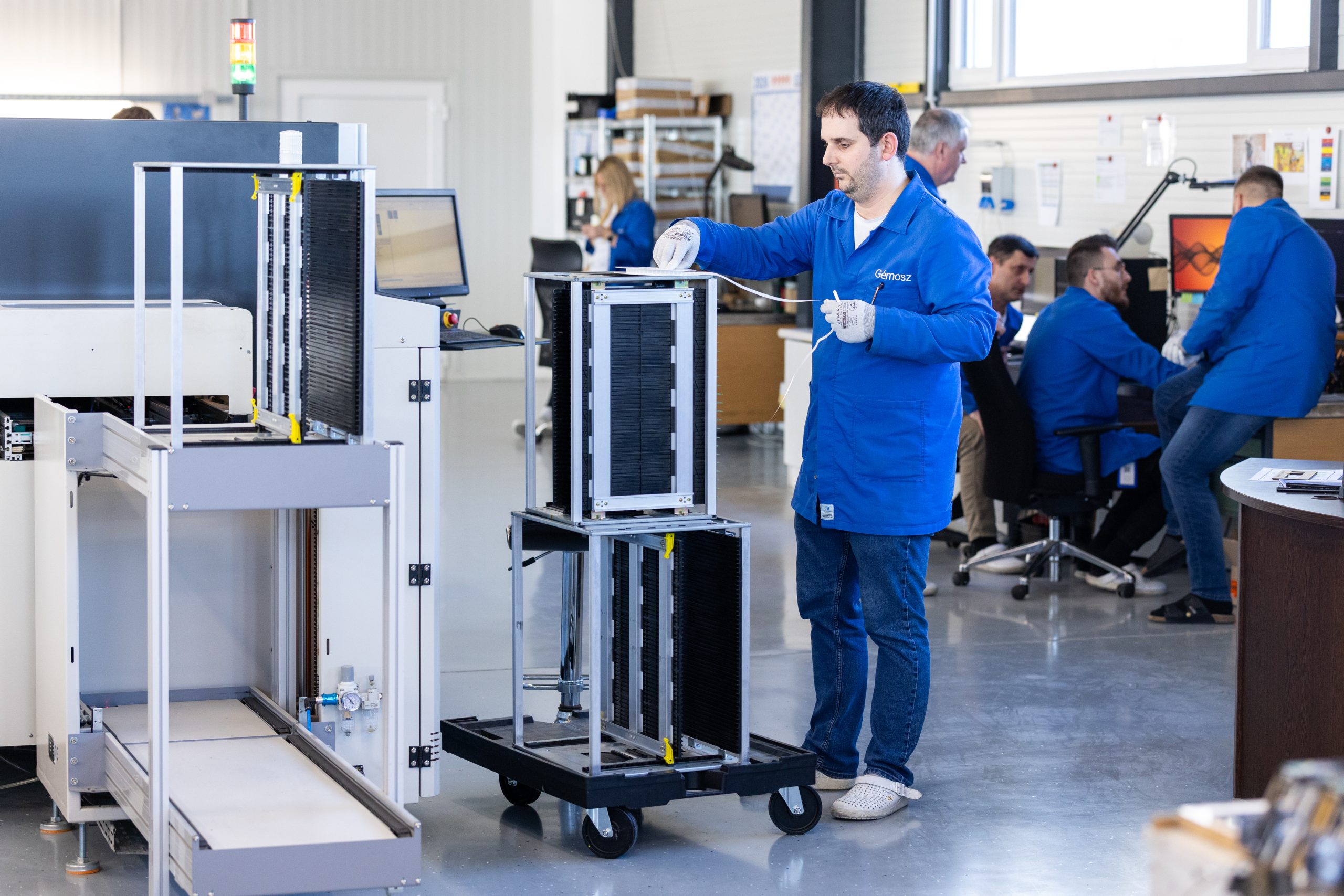

- Technológiai háttér: Modern SMT és THT berendezések, precíz pasztanyomtatók és reflow kemencék.
- Szakértelem: Mérnökök és technikusok támogatják a DfM optimalizációt és a hibák megelőzését.
- Tesztelési infrastruktúra: AOI, AXI, ICT, funkcionális tesztelés – ezek házon belül ritkán érhetők el.
- Rugalmasság: Képesek kis szériákat gyorsan legyártani, majd igény szerint a szériát felskálázni.
- Minőségbiztosítás: Tanúsított rendszer és átlátható folyamatok. A profi bérgyártók dokumentált visszajelzéseket adnak, így a tervezési hibák könnyen korrigálhatók.
A partner kiválasztásánál tedd fel a következő kérdéseket:
- Milyen prototípus‑gyártási tapasztalataik vannak? Van referenciájuk hasonló projektekből?
- Milyen technológiákat kínálnak (SMT, THT, konform bevonat, szerelés, tesztelés)?
- Hogyan kezelik a beszerzést és a BOM optimalizálását?
- Milyen minőségbiztosítási tanúsítványokkal rendelkeznek?
- Mekkora a minimális rendelési mennyiség, és hogyan kezelik a rövid határidős gyártásokat?
További tippek a prototípusgyártás sikeréhez
- Moduláris tervezés: A fejlesztés során próbáld a funkciókat modulokra bontani. Ez segíti az alkatrész cserélhetőségét és a hiba izolálását. A moduláris felépítés a sorozatgyártásban és a termék skálázhatóságában is előnyt jelent.
- Dokumentációs verziókövetés: Minden változtatáskor frissítsd a BOM‑ot, a gerber fájlokat és a beültetési rajzot. Így a bérgyártó pontosan azt gyártja, amit szeretnél.
- Jó logisztikai előkészítés: Gondoskodj a szállítási körülményekről – prototípusoknál különösen fontos, hogy az elkészült eszközök biztonságosan érkezzenek meg a tesztelőkhöz. Használj megfelelő csomagoló anyagokat (ESD tasak, ütésálló doboz) és jelezd a szállító számára a tartalom törékenységét.
- Rugalmas költségtervezés: Ne kizárólag az egységár alapján dönts. Értékeld a bérgyártó által nyújtott szolgáltatások komplexitását (beszerzés, tesztelés, tervezési tanácsok). A magasabb óradíj mögött gyakran idő- és hibamegelőzési megtakarítás rejlik.
- Tanulj a hibákból: A prototípus gyártás arra is jó, hogy a hibákat megtaláljuk, nem csak arra, hogy kipipáljuk a projektet. Vezess jegyzőkönyvet a talált hibákról, azok okairól, és építsd be ezeket a tapasztalatokat a következő iterációba.
Összegzés: így maximalizáld az értéket
Az elektronikai prototípus gyártás sokkal több, mint néhány áramköri kártya összeszerelése. Ez a fázis kritikus a projekt életciklusában: itt dől el, mennyire megbízható a végtermék, milyen gyorsan juthat a piacra, és mennyi felesleges költséget tudsz megelőzni. Ha figyelsz a gyárthatóságra, alapos BOM‑ot készítesz, részletes dokumentációt adsz, korán bevonod a bérgyártót, és nyitott vagy az iterációra, akkor a prototípus nemcsak tesztkártya lesz, hanem a sorozatgyártás megalapozója. Egy profi gyártó partner, mint a Gémosz Elektronikai Kft., hozzáértésével és technológiai hátterével támogatja a fejlesztőcsapatok munkáját – legyen szó startupról, K+F cégről vagy kis szériás megrendelőről.
A sikerhez vezető út tehát a tudatosságon, a precíz felkészülésen és a rugalmas együttműködésen keresztül vezet. Készülj fel alaposan, dolgozz szorosan a gyártóddal, tesztelj, iterálj – így hozhatod ki a legtöbbet a prototípus‑gyártásból!
