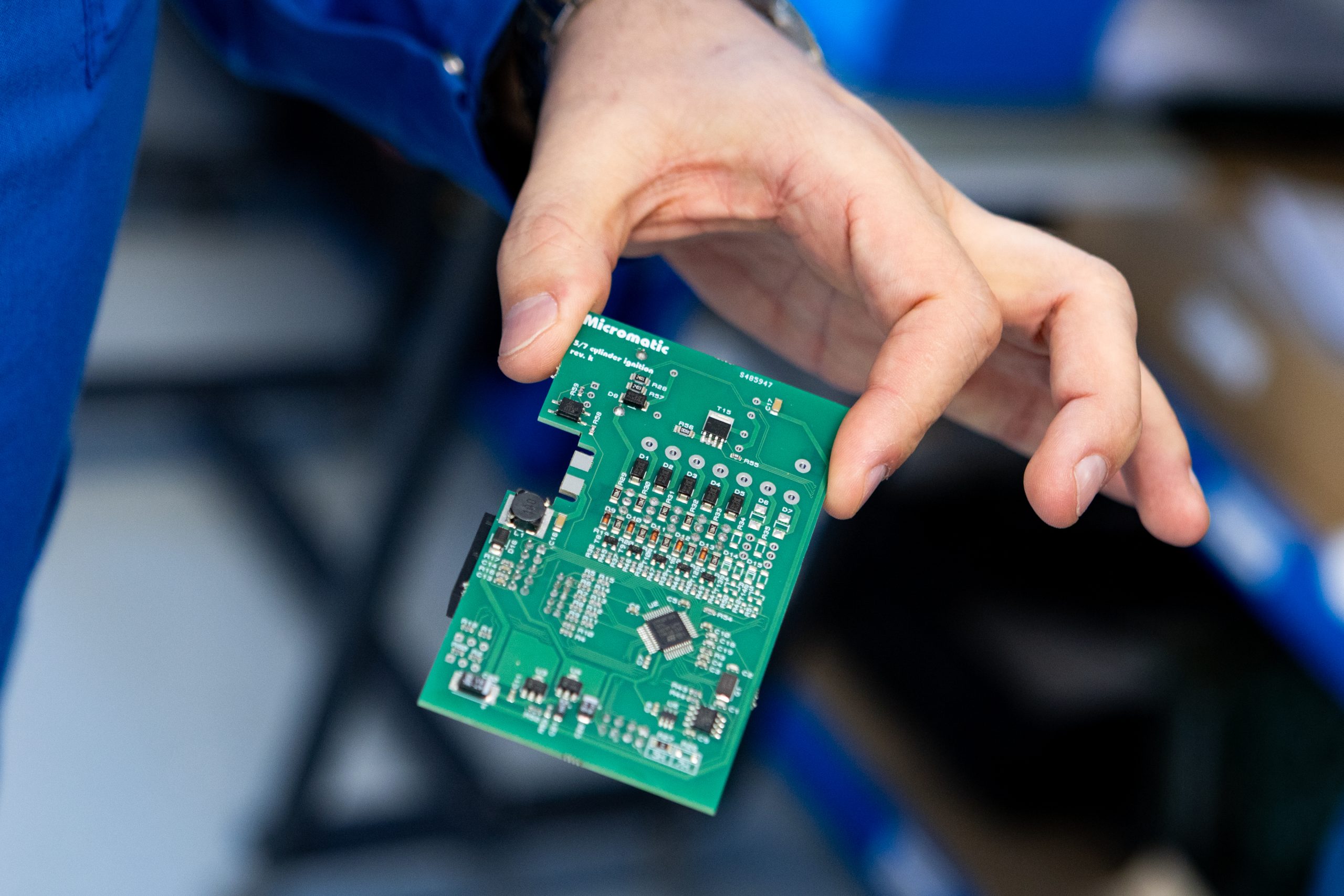

Amikor egy elektronikai termék fejlesztése során elkészül a nyomtatott áramkör (NYÁK), sokan azt gondolják, hogy a munka nagy része már el is végeződött. A valóságban azonban a NYÁK gyártás csak a kiindulópont, a kész eszköz létrehozásához még számos precíz gyártási és minőségbiztosítási folyamatra van szükség. Ezek a lépések határozzák meg, hogy a kész termék mennyire lesz tartós, megbízható és felhasználóbarát. Ebben a cikkben végigvezetjük az olvasót azon az úton, amely a frissen legyártott PCB-től a kész, dobozba szerelt elektronikai eszközig vezet. A cikk célja, hogy gyártópartnert kereső megrendelőknek átfogó képet adjon arról, milyen hozzáadott érték rejlik a gyártás utáni folyamatokban.
1. Pasztázás és SMD beültetés
A kész NYÁK először egy forrasztópasztázó állomásra kerül. Fém maszk (sablon) segítségével a forrasztópaszta pontosan a forrpárnákra (padekre) kerül felhordásra. A minőségi pasztanyomás létfontosságú, hiszen ettől függ a forrasztások szilárdsága. Ezután következik az automata pick&place fázis, ahol a gép nagy sebességgel elhelyezi az SMD alkatrészeket a megfelelő pozíciókba. A modern beültetőgépek óránként akár több tízezer alkatrészt képesek pontosan elhelyezni, és az apró chipeket (0201 méretig) is biztonsággal kezelik. A paszta ragadóssága ideiglenesen rögzíti az alkatrészeket a forrasztás előtt.
2. Forrasztás – reflow és kézi forrasztás
A beültetett paneleket a reflow kemence végigfűti egy több zónás hőprofilon, ahol a forraszpaszta megolvad és létrehozza a fémes kötést. Ez a folyamat teljesen automatizált, nitrogénes atmoszférában is végezhető az oxidáció minimalizálása érdekében. Néhány speciális alkatrész – nagy csatlakozók, tekercsek, transzformátorok – még mindig furatszerelési (THT) beültetést igényel. Ezek beforrasztását gyakran kézzel végzik tapasztalt technikusok, mert kis szériákban vagy prototípusoknál nem gazdaságos a hullámforrasztó üzembe helyezése. A Gémosz például kézi forrasztást alkalmaz prototípus és kis széria esetén, így biztosítva a speciális alkatrészek megbízható beforrasztását.
A kézi forrasztás során ESD‑védett munkaállomásokat és hőmérséklet‑szabályozott pákákat használnak. A kezelők tapasztalata kulcsfontosságú, hiszen a forrasztási kötések minősége befolyásolja a panel elektromos tulajdonságait. A megfelelő flux-használat, a forrasztási idő és hőfok betartása garantálja, hogy a forrasztási pontok ne legyenek hidegek vagy túlterheltek.
3. Tisztítás és lakkozás (konform bevonat)
A forrasztás után a panelek felületén fluxmaradványok, por és más szennyeződések maradhatnak. Ezek tisztítása vegyszeres mosással vagy ultrahangos fürdővel történhet, amit alapos szárítás követ. Az érzékeny elektronikák gyakran konform bevonatot (lakkozást) kapnak: vékony, átlátszó védőréteget visznek fel a panelekre, amely megóvja az áramkört a nedvességtől, portól, vegyi anyagoktól és vibrációtól. A lakkozás lehet kézi (ecsettel vagy szórópisztollyal) vagy automata szelektív bevonóval, utóbbi precízen csak a kijelölt területekre viszi fel a lakkot. A Gémosz például mind kézi, mind automata konform bevonási lehetőséget kínál.
A lakkréteg kikeményítése általában szabad levegőn, elszívással ellátott, jól szellőző helyiségben történik, ami lehetővé teszi a bevonat egyenletes száradását. A kész bevonat fluoreszkáló adalékkal is rendelkezhet, így UV‑lámpa alatt könnyen ellenőrizhető a teljes fedés és esetleges kihagyások.
4. Automata optikai és röntgenes ellenőrzés
Miután a forrasztások és a lakkozás megtörtént, a gyártásban elengedhetetlen a hibák kiszűrése. Az első lépés az automatizált optikai vizsgálat (AOI), ahol nagy felbontású kamerák ellenőrzik a panelek forrasztási pontjait, alkatrészpozícióit és polaritását. Az AOI rendszer algoritmusai felismerik a hiányzó vagy elcsúszott alkatrészeket, a forrasztási hibákat (pl. rövidzárlat, hideg kötés) és az eltérő színű vagy alakú alkatrészeket. Az AOI gyors, megbízható, és azonnal jelzi a gyártásban fellépő problémákat.
Bizonyos alkatrészek – például BGA tokozású chipek – forrasztási pontjai el vannak rejtve a csomagolás alatt, így optikai vizsgálattal nem ellenőrizhetők. Ilyenkor alkalmazzák a röntgenes (X‑ray) vizsgálatot: speciális röntgengép segítségével átlátszó képet kapnak a PCB belsejéről, és láthatóvá válik, hogy minden BGA gömb megfelelően forrasztódott‑e, vagy vannak‑e üregek a forraszgolyókban. A Gémosz gépparkja például lehetővé teszi a röntgenes vizsgálatot is, ami nagyobb megbízhatóságot ad a rejtett hibák feltárásában.
5. Funkcionális tesztelés és programozás
Az optikai és röntgenes vizsgálatok után a panelek funkcionális teszten esnek át. Ennek célja, hogy a kész elektronika valóban úgy működjön, ahogy a tervezők szándéka szerint. A funkcionális teszt lehet egyszerű (mérik a tápfeszültséget, feszültségszinteket, kommunikációs vonalakat) vagy összetett (saját tesztpadon, a készülék éles üzemmódját szimulálva). Sok eszközben mikrovezérlő vagy FPGA található, amelyet gyártás közben kell programozni. A Gémosz a megrendelők által biztosított firmware‑t biztonságosan feltölti a chipek memóriájába, majd verifikálja annak működését.
Egyes projektekben sorozatszám, MAC cím vagy egyéb egyedi azonosító is kerül a termékre. A programozás során ezek a kódok is beírhatók az eszköz memóriájába; a Gémosz támogatja a logikai sorozatszám‑feltöltést és az egyedi azonosítók kezelését is. A funkcionális tesztek eredményeit rögzítik, így később visszakereshető, melyik termék milyen tesztet teljesített.
6. Végszerelés – dobozba építés (box build)
Miután az elektronikai panel letesztelve, programozva és esetleg lakkozva is van, következhet a végszerelés, amit gyakran box build néven emlegetnek. Ez a lépés magában foglalja a készülékházak mechanikai megmunkálását (furatok, rögzítési pontok kialakítása), a panelek beillesztését a házba, a belső kábelezést, valamint a külső csatlakozók, nyomógombok, kijelzők rögzítését. Az esztétikus belső elrendezés és a kábelek rendezett vezetése megelőzi az esetleges kopást és elektromos zajt.
A box build során a Gémosz ESD‑védett, tiszta szerelési területeken dolgozik, amely biztosítja, hogy a házak belső tere por‑ és szennyeződésmentes maradjon. A rögzítőelemek (csavarok, távtartók, rögzítő fülek) nyomatékszabályozott szerszámokkal kerülnek a helyükre. A szerelési lépések között ellenőrzési pontok vannak, hogy időben kiderüljenek az esetleges problémák. Az összeszerelés végén esztétikai vizsgálat következik: a készülék házának illesztése, a feliratok, az előlap és a kijelzők tisztasága mind megfelelnek‑e a követelményeknek.
7. Csomagolás, dokumentáció és kiszállítás
A készre szerelt eszközök a végszerelés után csomagolásra kerülnek. A csomagolás célja egyrészt a termék védelme a szállítás közben, másrészt a márkaépítés. A Gémosz igény esetén ESD tasakba, antistatikus habba, szivacsba vagy egyedi méretű dobozba helyezi az eszközöket, továbbá páraelnyelőt is alkalmaz. Az egyedi eszközök esetén a csomagolásban szerepelhet telepítési útmutató, garanciakártya, CE tanúsítvány vagy egyéb minőségi dokumentáció.
A logisztikai részleg figyel a megfelelő raktározási körülményekre (hőmérséklet, páratartalom) és a pontos címkézésre, hogy a kiszállítás a kívánt időre és helyre történjen. Nagyobb projektek esetén a készülékeket raklapozzák és fóliázzák a szállítás előkészítésekor, majd megbízható fuvarozópartnert választanak a szállításhoz.
8. Minőségbiztosítás és visszacsatolás
Minden gyártási folyamat során a minőségbiztosítás az egyik legfontosabb elem. A gyártás közbeni ellenőrzéseken túl (AOI, X‑ray, funkcionális teszt) a Gémosz ISO 9001 szerinti minőségirányítási rendszert alkalmaz. Dokumentálják a gyártási paramétereket, a teszteredményeket, a felhasznált alkatrészek lot számát és az esetleges javításokat. Ezek az adatok kulcsfontosságúak, ha a későbbiekben valamilyen problémát kell visszakövetni.
A minőségbiztosításnak része a visszacsatolási mechanizmus is: a megrendelőtől érkező hibajelzések alapján elemzik, hol lehetett gyártási vagy tervezési hiányosság, és szükség esetén módosítják a gyártási folyamatot vagy a tervet. Így biztosítható, hogy minden sorozat jobb minőséget képviseljen az előzőnél.
9. Miért fontosak ezek a lépések a megrendelők szempontjából?
Egy elektronikai eszköz élettartama és megbízhatósága nemcsak a tervezésen múlik. A gyártás utáni lépések gondossága határozza meg, hogy a termék mikor hibásodik meg, mennyi lesz a garanciális visszaküldések aránya, illetve mennyire lesz elégedett a végfelhasználó. A forrasztási hibák, lakkozási kihagyások, tesztelés nélküli forgalomba hozatal mind növelik a meghibásodási esélyt. A Gémosz azzal, hogy egy kézben kínálja a pasztázástól a box buildig tartó teljes szolgáltatási palettát, leegyszerűsíti a projektmenedzsmentet: nincs szükség több beszállító koordinálására, gyorsabban reagál a változásokra, és biztonságos minőségbiztosítási rendszert nyújt.
10. A teljes körű szolgáltatás előnyei
A nyomtatott áramkör gyártása csak az első lépés. Ahhoz, hogy az ötletből megbízható elektronikai termék szülessen, elengedhetetlen a gyártás utáni folyamatok magas szintű végrehajtása. A cikkben bemutatott lépések – SMD/THT beültetés, forrasztás, tisztítás, konform bevonat, AOI és röntgenes vizsgálat, programozás és funkcionális teszt, végszerelés, csomagolás – mind hozzájárulnak a hosszú távú minőséghez.
Egy olyan partner, mint a Gémosz Elektronikai Kft., nemcsak a gyártási folyamat minden elemét végzi el, de segít az optimális gyártás előkészítésében is. A Gémosz rugalmasan alkalmazkodik a kis és nagy volumenű igényekhez, manuális forrasztással segíti a prototípusokat, és modern gépparkjával gyors, precíz sorozatgyártást kínál. Ezzel a teljes körű szolgáltatással a megrendelők biztosak lehetnek abban, hogy termékük minden lépésben a legjobb kezekben van.
